应用领域

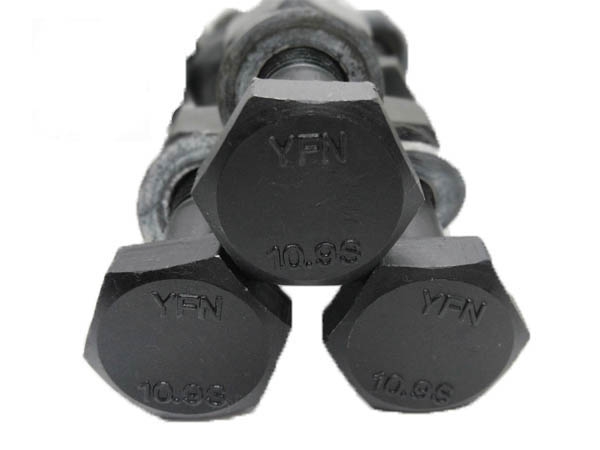

△  中国标准GB/T1228～1231 钢结构用重型高强度螺栓、螺母、垫圈连接副

螺纹规格M		M12		M16		M20		M22		M24		M27		M30
P		1.75		2		2.5		2.5		3		3		3.5
dw	min	19.2		24.9		31.4		33.3		38.0		42.8		46.5
k	公称	7.5		10		12.5		14		15		17		18.7
	max	7.95		10.75		13.40		14.90		15.90		17.90		19.75
	min	7.05		9.25		11.60		13.10		14.10		16.10		17.65
k’	min	4.9		6.5		8.1		9.2		9.9		11.3		12.4
r	min	1.0		1.0		1.5		1.5		1.5		2.0		2.0
S	max	21		27		34		36		41		46		50
	min	20.16		26.16		33		35		40		45		49
b	L	≤40	≥45	≤50	≥55	≤60	≥65	≤65	≥70	≤70	≥75	≤75	≥80	≤80	≥85
	nominal	25	30	30	35	35	40	40	45	45	50	50	55	55	60
L		25-75		45-130		50-160		55-220		60-250		65-280		70-320

  高强度大六角头螺栓连接副初拧扭矩值To按0.5Tc取值。
