产品详情：






应用领域

大跨度桥梁、大型钢屋、电站锅炉钢结构、高层建筑、场馆、塔桅钢结构、大型港口集装箱起重机等各种钢结构摩擦型连接。
★  产品系列

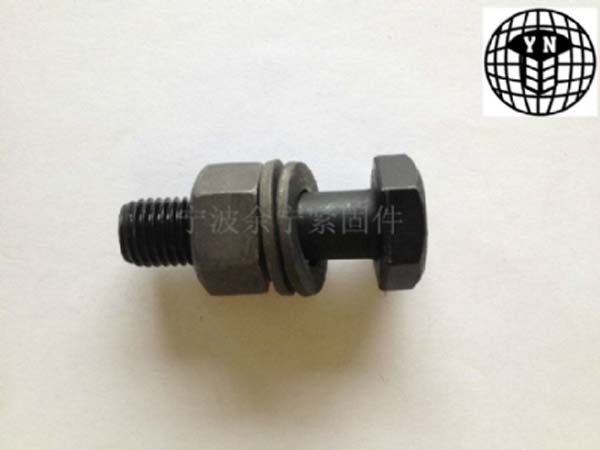

△  中国标准GB/T1228～1231 钢结构用重型高强度螺栓、螺母、垫圈连接副




螺纹规格M		M12		M16		M20		M22		M24		M27		M30
P		1.75		2		2.5		2.5		3		3		3.5
dw	min	19.2		24.9		31.4		33.3		38.0		42.8		46.5
k	公称	7.5		10		12.5		14		15		17		18.7
	max	7.95		10.75		13.40		14.90		15.90		17.90		19.75
	min	7.05		9.25		11.60		13.10		14.10		16.10		17.65
k’	min	4.9		6.5		8.1		9.2		9.9		11.3		12.4
r	min	1.0		1.0		1.5		1.5		1.5		2.0		2.0
S	max	21		27		34		36		41		46		50
	min	20.16		26.16		33		35		40		45		49
b	L	≤40	≥45	≤50	≥55	≤60	≥65	≤65	≥70	≤70	≥75	≤75	≥80	≤80	≥85
	nominal	25	30	30	35	35	40	40	45	45	50	50	55	55	60
L		25-75		45-130		50-160		55-220		60-250		65-280		70-320







螺栓/螺母/垫圈尺寸表
螺纹规格M			M12	M16	M20	M22	M24	M27	M30
螺距P			1.75	2	2.5	2.5	3	3	3.5
螺 母	dw	min	19.2	24.9	31.4	33.3	38.0	42.8	46.5
	c	max	0.8	0.8	0.8	0.8	0.8	0.8	0.8
		min	0.4	0.4	0.4	0.4	0.4	0.4	0.4
	m	max	12.3	17.1	20.7	23.6	24.2	27.6	30.7
		min	11.87	16.4	19.4	22.3	22.9	26.3	29.1
	S	max	21	27	34	36	41	46	50
		min	20.16	26.16	33	35	40	45	49
垫 圈	d2	min	23.7	31.4	38.4	40.4	45.4	50.1	54.1
		max	25	33	40	42	47	52	56
	d1	min	13	17	21	23	25	28	31
		max	13.43	17.43	21.52	23.52	25.52	28.52	31.62
	h	公称	3.0	4.0	4.0	5.0	5.0	5.0	5.0
		min	2.5	3.5	3.5	4.5	4.5	4.5	4.5
		max	3.8	4.8	4.8	5.8	5.8	5.8	5.8
	d3	min	15.23	19.23	24.32	26.32	28.32	32.84	35.84
		max	16.03	20.03	25.12	27.12	29.12	33.64	36.64

螺栓、螺母、垫圈使用配合表
类别	螺栓	螺母	垫圈
型式尺寸	按GB/T 1228	按GB/T 1229	按GB/T 1230
性能等级	10.9S	10H	35～45HRC
	8.8S	8H	35～45HRC

螺栓材料和机械性能
性能等级	螺纹规格	材质	抗拉强度Mpa	规定非比例延伸Mpa	硬度HRC	伸长率%	收缩率%
10.9S	M12～M24	20MnTiB	1040～1240	≥940	33～39	≥10	≥42
	M27～M30	35VB
8.8S	M12～M24	20MnTiB	830～1030	≥660	24～31	≥12	≥45
	M27～M30	35VB

		螺母机械性能
螺纹规格M		M12	M16	M20	M22	M24	M27	M30
保证载荷（kN）	10H	87.7	163	255	315	367	477	583
	8H	70	130	203	251	293	381	466
材料	10H	35或45（GB/T 699）、ML35（GB/T6478）
	8H
硬度	10H	洛氏硬度98HRB～32HRC、维氏硬度222～304HV30
	8H	洛氏硬度95HRB～30HRC、维氏硬度206～289HV30

关于扭矩系数试验的说明
高强度大六角头螺栓连接副为保证扭矩系数供货，同批连接副的扭矩系数平均值为0.110～0.150，扭矩系数偏差值小于0.010。每一连接副包括1个螺栓、1个螺母、2个垫圈，为同批制造。扭矩系数保证期为自出厂之日起6个月。
施工规范（按GB 50205-2001钢结构工程施工质量验收规范）
1.终拧扭矩
  终拧扭矩 Tc=K·Pc·d
  K——为扭矩系数值，这个值通过3种途径取得：1）自行检测；2）第三方检测；3）在我们提供的质保证明文件中寻找。
  Pc——为预拉力值，见附表B.0.3
  d——螺栓的公称直径。例如M24螺栓的d值为24。
2.初拧扭矩


  高强度大六角头螺栓连接副初拧扭矩值To按0.5Tc取值。
